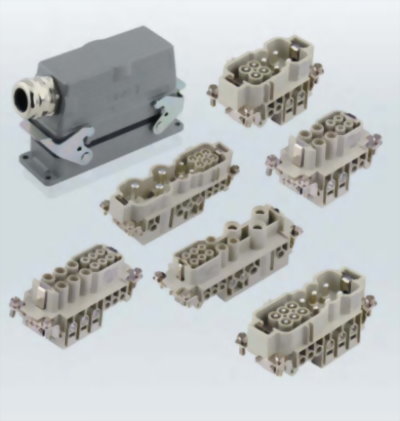

HK/HWK系列連接器
接插體
35/16A
~10016A max
系列
PIN針數
工作電流
工作電壓
工作溫度範圍
可拔插次數
HK
4/0, 4/2, 4/8, 6/6, 6/12, 6/36, 8/24, 12/2 + PE
400/250V~690/400V
-40℃~+100℃/125℃
≧500
HWK
4/6, 6/6, 3/3/6 + PE
35/16A~100/16A, 100/40/16A max
690/400V~690/690V, 690/690/400V
-40℃~+100℃/125℃
≧500
接插針
系列
材料
表面處理
接線形式
mm²
AWG
HK
銅
鍍銀、鍍金
螺釘壓接
0.5-35 / 0.14 mm²
24-2 / 26-8
HWK
銅
鍍銀、鍍金
螺釘壓接
2.5-10.0 / 1.0-2.5 mm²
14-6 / 16-12
上殼 / 底座
系列
材料
表面處理
鎖定裝置
工作溫度範圍
防護等級
HK
鑄鋁合金
高溫粉末鍍層
不銹鋼 / 鐵鍍鋅
-40℃~+125℃
IP65~IP68
HWK
鑄鋁合金
高溫粉末鍍層
不銹鋼 / 鐵鍍鋅
-40℃~+125℃
IP65~IP68
設計標準符合
DIN EN 175 301-801
DIN EN 61984
產品認證符合
