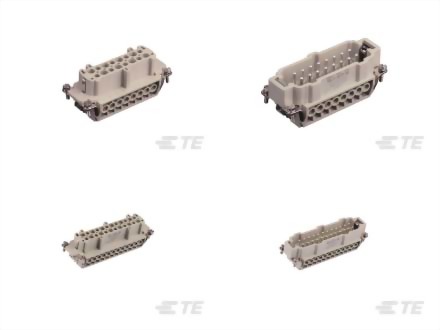

• HE/HEE系列連接器

型號 : 16A/500V

數量 :

加入詢價車

HE系列:

HE-006-F T2040062201-000

HE-006-FC T2040064201-000

HE-006-FS T2040063201-000

HE-006-M T2040062101-000

HE-006-MC T2040064101-000

HE-006-MS T2040063101-000

HE-010-F T2040102201-000

HE-010-FS T2040103201-000

HE-010-M T2040102101-000

HE-010-MS T2040103101-000

HE-016-F T2040162201-000

HE-016-F(17-32) T2040322201-000

HE-016-FS T2040163201-000

HE-016-M T2040162101-000

HE-016-M(17-32) T2040322101-000

HE-016-MS T2040163101-000

HE-024-F T2040242201-000

HE-024-F(25-48) T2040482201-000

HE-024-FS T2040243201-000

HE-024-M T2040242101-000

HE-024-M(25-48) T2040482101-000

HE-024-MS T2040243101-000


HEE系列:

HEE-010-F  T2050102201-000

HEE-010-M T2050102101-000

HEE-032-F  T2050322201-000

HEE-032-M T2050322101-000

HEE-046-F T2050462201-000

HEE-046-M T2050462101-000

接插體

系列 PIN針數 工作電流 工作電壓 工作溫度範圍 可拔插次數
HE 6, 10, 16, 24, 32(2x16), 48(2x24) + PE 16A max 500V -40℃~+100℃/125℃
500
HEE 10, 18, 32, 46, 64(2x32), 92(2x46) + PE 16A max 500V -40℃~+100℃/125℃
500



接插針

系列
材料 表面處理 接線形式 mm²
AWG
HE 鍍銀、鍍金
螺釘壓接
0.5 - 4.0mm²
14
HEE 鍍銀、鍍金
螺釘壓接
0.5 - 4.0mm²
20-12



上殼 / 底座

系列

表面處理
鎖定裝置
工作溫度範圍
防護等級
HE 鑄鋁合
高溫粉末鍍層
不銹鋼 / 鐵鍍鋅
-40℃~+125℃
IP65~IP68
HEE 鑄鋁合
高溫粉末鍍層
不銹鋼 / 鐵鍍鋅
-40℃~+125℃
IP65~IP68



設計標準符合

DIN EN 175 301-801

  DIN EN 61984



產品認證符合
